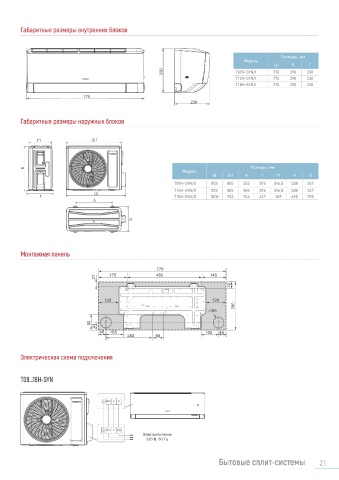

Сплит-системы Габаритные размеры внутренних блоков

SYNERGY

Размеры, мм
Модель
Ш В Г
T09…18H-SYN/I 290 T09H-SYN/I 770 290 230
T09…18H-SYN/O T12H-SYN/I 770 290 230
T18H-SYN/I 770 290 230

770
230

Технические характеристики Габаритные размеры наружных блоков

T09H­SYN/I/ T12H­SYN/I/ T18H­SYN/I/ Г1 Ш1
Сплит­система
T09H­SYN/O T12H­SYN/O T18H­SYN/O
Охлаждение кВт 2,7 (0,5–4,5) 3,5 (0,6–4,6) 5,3 (1,5–5,9)
Производительность
Обогрев кВт 3,6 (0,5–5,2) 3,8 (0,8–5,2) 5,6 (0,9–7,4)
Коэффициент энергоэффективности в режиме 5,24 (А) / 5,00 (A) 4,89 (A) / 4,70 (A) 3,84 (A) / 3,86 (A) В Модель Размеры, мм
охлаждения (EER) / обогрева (COP) (класс) Ш Ш1 В Г Г1 A Б
Сезонный коэффициент энергоэффективности охлаждения T09H-SYN/O 873 805 555 376 316,5 528 347
(SEER) / обогрева (SCOP) (класс) 9,72 (А+++) / 5,10 (А+++) 9,7 (А+++) / 5,10 (А+++) 7,50 (А++)/4,30 (А+) T12H-SYN/O 873 805 555 376 316,5 528 347
Ш
Характеристики электрической цепи ф/В/Гц 1/220/50 (к наружному блоку) Г T18H-SYN/O 1000 923 746 427 369 610 395
A
Охлаждение кВт 0,52 (0,15–1,30) 0,72 (0,15–1,30) 1,38 (0,40–2,10)
Потребляемая мощность
Обогрев кВт 0,72 (0,13–1,60) 0,81 (0,13–1,60) 1,45 (0,30–2,40)
Охлаждение А 2,7 3,6 6,2 Б
Рабочий ток
Обогрев А 3,7 4,0 6,8
Максимальный рабочий ток А 6 6,4 11,5
Блок внутренний
Расход воздуха внутреннего блока м³/ч 180/250/300/400/500/600/650/800 180/250/300/400/500/600/650/830 350/420/500/640/760/850/950 Монтажная панель
Уровень звукового давления внутреннего блока дБ(А) 21/23/26/29/32/36/38/42 22/23/27/30/34/36/38/42 25/30/33/36/41/45/47
Размеры Ш × В × Г мм 770 × 290 × 230 770 ×290 × 230 770 ×290 × 230 770
Упаковка Ш × В × Г мм 826× 354 × 285 826× 354 × 285 826× 354 × 285 27 175 450 145
Масса нетто/брутто кг 10/11,5 10/11,5 10,5/12 42
Блок наружный
Уровень звукового давления наружного блока дБ(А) 56 56 60 120 120
290
Размеры Ш × В × Г мм 873×555 × 376 873×555 × 376 1000 ×746 × 427 ∅65
Упаковка Ш × В × Г мм 948 × 591 × 428 948 × 591 × 428 1077 × 785 × 480
90
Масса нетто/брутто кг 36/39 36/39 47/52 43
46 105 105 46
Марка компрессора Highly Highly GREE 282 65
Диаметр соединительных Жидкостная линия дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35)
труб Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 5/8 (15,89)
Диаметр линии отвода конденсата внутреннего мм 17 17 17 Электрическая схема подключения
блока
Максимальная длина фреонопровода м 15 20 25
Максимальный перепад высоты T09...18H-SYN
фреонопровода м 10 10 10
Количество хладагента R32 кг 1 1 1,35
Дозаправка хладагентом Свыше 5 м г/м 16 16 40 N(1) 2 3
Кабель электропитания мм² 3 × 1,5 3 × 1,5 3 × 2,5
Соединительный кабель мм² 4 × 1,5 4 × 1,5 4 × 1,5
Автоматический выключатель А 10 10 16
N(1) 2 3(L)
Диапазон рабочих Охлаждение °С –18… +43 Электропитание
температур Обогрев °С –30… +24 220 В, 50 Гц

20 Бытовые сплит-системы 21
