Cплит-системы Габаритные размеры внутренних блоков
NATAL Ш Г Размеры, мм
Модель
Ш В Г
T07H-SnN2/I 704 260 185
T07...28H-SnN2/I T09H-SnN2/I 704 260 185
T12H-SnN2/I 779 260 185
T07...28H-SnN2/O В T18H-SnN2/I 825 293 196
T24H-SnN2/I 982 311 221
T28H-SnN2/I 1075 333 246

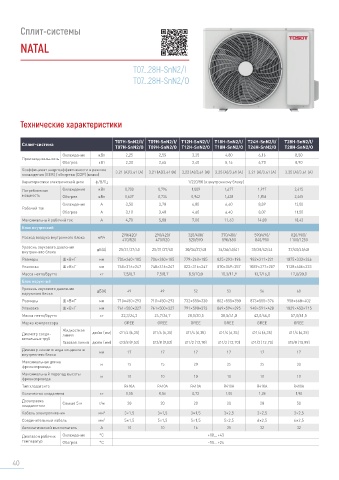

Технические характеристики
Габаритные размеры наружных блоков
T07HSnN2/I/ T09HSnN2/I/ T12HSnN2/I/ T18HSnN2/I/ T24HSnN2/I/ T28HSnN2/I/
Сплитсистема
T07HSnN2/O T09HSnN2/O T12HSnN2/O T18HSnN2/O T24HSnN2/O T28HSnN2/O
Г1 Ш1
Охлаждение кВт 2,25 2,55 3,25 4,80 6,16 8,50
Производи тельность
Обогрев кВт 2,30 2,65 3,40 5,16 6,70 8,90
Коэффициент энергоэффективности в режиме 3,21 (А)/3,61 (А) 3,21 (А)/3,61 (А) 3,22 (А)/3,61 (А) 3,25 (А)/3,61 (А) 3,21 (А)/3,61 (А) 3,25 (A)/3,61 (A)
охлаждения (EER) / обогрева (COP) (класс) Размеры, мм
В Модель Ш Ш1 В Г Г1 A Б
Характеристики электрической цепи ф/В/Гц 1/220/50 (к внутреннему блоку)
T07H-SnN2/O 710 650 450 293 244 430 271
Потребляемая Охлаждение кВт 0,700 0,794 1,009 1,477 1,917 2,615 T09H-SnN2/O 710 650 450 293 244 430 271
мощность Обогрев кВт 0,637 0,734 0,942 1,428 1,856 2,465
T12H-SnN2/O 732 675 555 330 285 455 310
Охлаждение А 3,50 3,70 4,80 6,60 8,89 12,00 Ш T18H-SnN2/O 802 745 555 350 300 512 332
Рабочий ток Г
Обогрев А 3,10 3,40 4,60 6,40 8,07 11,50 A T24H-SnN2/O 873 805 555 376 316,5 528 348,6
T28H-SnN2/O 958 889,2 660 402 340 570 371,1
Максимальный рабочий ток А 4,70 5,80 7,00 11,63 14,00 18,43
Блок внутренний
Б
290/420/ 290/420/ 320/400/ 370/480/ 590/690/ 820/980/
Расход воздуха внутреннего блока м³/ч
470/520 470/520 520/590 590/650 840/950 1100/1250
Уровень звукового давления дБ(А) 25/31/37/40 25/31/37/40 30/34/37/40 34/36/40/41 35/38/42/44 37/40/45/48
внутреннего блока
Размеры Ш × В × Г мм 704 × 260 × 185 704 × 260 × 185 779 × 260 × 185 825 × 293× 196 982 × 311 × 221 1075 × 333 × 246
Упаковка Ш × В × Г мм 748 × 316 × 247 748 × 316 × 247 823 × 316 × 247 870× 349 × 257 1039 × 377 × 287 1128 ×406 × 323
Масса нетто/брутто кг 7,5/8,7 7,5/8,7 8,5/10,0 10,3/11,9 13,7/16,0 17,0/20,0 Монтажная панель
Блок наружный
Уровень звукового давления дБ(А) 49 49 52 53 56 60
наружного блока Ш1 Ш2 Ш3
Размеры Ш × В × Г мм 710 × 450 × 293 710 × 450 × 293 732 × 555× 330 802 × 555 × 350 873 × 555 × 376 958 × 660 × 402 Модель Размеры, мм
Ш1 Ш2 Ш3 B E F1 F2
Упаковка Ш × В × Г мм 761 × 500 × 327 761 × 500 × 327 791 × 590 ×373 869 × 594 × 395 948 × 591 × 428 1029 × 453 × 715
T07H-SnN2/I 93 462 149 55 42 75 75
Масса нетто/брутто кг 22,3/24,3 24,7/26,7 28,0/30,5 38,5/41,0 43,0/46,0 57,0/61,5 T09H-SnN2/I 93 462 149 55 42 75 75
Марка компрессора GREE GREE GREE GREE GREE GREE T12H-SnN2/I 133,5 462 183,5 55 42 75 75
Жидкостная ∅B ∅B T18H-SnN2/I 113 542 170 55 43 116 155
Диаметр соеди- линия дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) T24H-SnN2/I 122,5 707,5 152 55 40 178 89
нительных труб
Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 1/2 (12,70) ∅ 1/2 (12,70) ∅ 1/2 (12,70) ∅ 5/8 (15,89) E E T28H-SnN2/I 184 707,5 183,5 70 43 175 60
Диаметр линии отвода конденсата мм 17 17 17 17 17 17 F1 F2
внутреннего блока
Максимальная длина м 15 15 20 25 25 30
фреонопровода
Максимальный перепад высоты м 10 10 10 10 10 10
фреонопровода Электрическая схема подключения
Тип хладагента R410A R410A R410A R410A R410A R410A
Количество хладагента кг 0,55 0,56 0,73 1,00 1,28 1,90
T07...24H-SnN2 T24...28H-SnN2
Дозаправка Свыше 5 м г/м 20 20 20 20 20 50
хладагентом
Кабель электропитания мм 2 3 × 1,5 3 × 1,5 3 × 1,5 3 × 2,5 3 × 2,5 3 × 2,5
Соединительный кабель мм 2 5 × 1,5 5 × 1,5 5 × 1,5 5 × 2,5 6 × 2,5 6 × 2,5
Автоматический выключатель А 10 10 16 25 32 32
Диапазон рабочих Охлаждение °С +18… +43 Электропитание Электропитание
температур Обогрев °С –15… +24 220 В, 50 Гц 220 В, 50 Гц
40 Бытовые сплит-системы 41
