Мультисплит-системы Технические характеристики

Блоки внутренние канальные Блок внутренний Т09Н­FDA/I Т12Н­FDA/I Т18Н­FDA/I Т21Н­FDA/I Т24Н­FDA/I

Охлаждение кВт 2,50 3,50 5,00 6,00 7,10
Производительность
Обогрев кВт 2,80 3,85 5,50 6,60 8,00
Характеристики электрической цепи ф/В/Гц 1/220/50
Потребляемая мощность Вт 75 75 80 110 110
В КОМПЛЕКТЕ электродвигателя вентилятора
280/350/ 300/400/ 500/600/ 550/750/ 550/750/
Расход воздуха внутреннего блока м /ч
3
Проводной 450/570 550/620 700/840 1000/1120 1000/1120
пульт управления Уровень звукового давления дБ(А) 31/34/37/41 32/35/39/42 33/36/41/45 34/37/42/48 34/37/42/48
XK19 Размеры Ш × В × Г мм 700 × 200 × 615 700 × 200 × 615 900 × 200 × 615 1100 × 200 × 615 1100 × 200 × 615

Упаковка* Ш × В × Г мм 890 × 290 × 740 890 × 290 × 740 1120 × 290 × 740 1320 × 290 × 740 1320 × 290 × 740
Масса нетто/брутто* кг 21,0/26,0 22,0/28,0 26,0/32,0 30,0/40,0 30,0/40,0

Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 1/2 (12,70) ∅ 5/8 (16,89) ∅ 5/8 (15,89)
Диаметр
соединительных труб Жидкостная дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 3/8 (9,52) ∅ 3/8 (9,52)
линия
В КОМПЛЕКТЕ Высота подъема конденсата

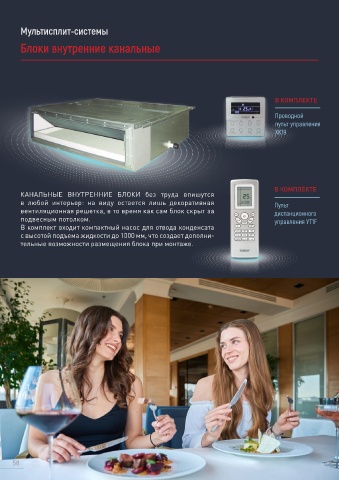

КАНАЛЬНЫЕ ВНУТРЕННИЕ БЛОКИ без труда впишутся от нижнего края блока мм 1000 1000 1000 1000 1000
в любой интерьер: на виду остается лишь декоративная Пульт Диаметр линии отвода конденсата
вентиляционная решетка, в то время как сам блок скрыт за дистанционного внутреннего блока мм 26 26 26 26 26
подвесным потолком. управления YT1F Соединительный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5
В комплект входит компактный насос для отвода конденсата * Габаритные размеры упаковки и масса брутто могут различаться в зависимости от партии.
с высотой подъема жидкости до 1000 мм, что создает дополни-
тельные возможности размещения блока при монтаже.

Габаритные размеры внутренних блоков

A G
D
I
Размеры, мм
E Модель
А В С D E F G H I J
Дренажная Линия Линия Т09Н-FDA/I
B труба жидкости газа 742 491 662 620 700 615 782 156 200 635
Задний Т12Н-FDA/I
забор
воздуха Т18Н-FDA/I 942 491 862 820 900 615 982 156 200 635
H Т21Н-FDA/I
1142 491 1062 1020 1100 615 1182 156 200 635
Т24Н-FDA/I
Коробка
C электро- Нижний забор воздуха
подключений
F
J
Размеры для установки

>500 мм >250 мм
