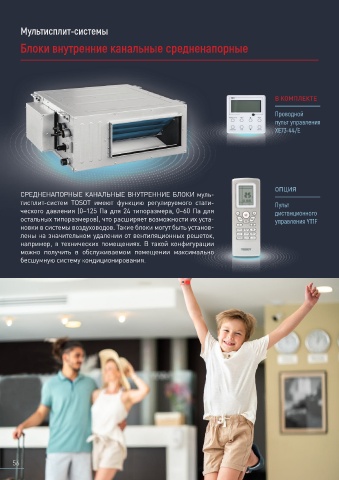

Мультисплит-системы Технические характеристики

Блоки внутренние канальные средненапорные Блок внутренний Т09Н­FDSA/I Т12Н­FDSA/I Т18Н­FDSA/I Т24Н­FDSA/I

Охлаждение кВт 2,65 3,50 5,00 7,10
Производительность
Обогрев кВт 2,80 4,00 5,50 8,00
Характеристики электрической цепи ф/В/Гц 1/220/50
Потребляемая мощность Вт 50 50 75 80
электродвигателя вентилятора
520/550/580/610/ 520/550/580/610/ 730/750/770/790/ 900/900/1000/1000/
3
В КОМПЛЕКТЕ Расход воздуха внутреннего блока м /ч 640/670/700 640/670/700 810/840/880 12 000/1200/1500
Уровень звукового давления дБ(А) 32/33/34/35/36/37/39 32/33/34/35/36/37/39 34/37/38/38/39/39/41 36/36/38/38/40/40/45
Проводной
Стандартное статическое давление Па 25 25 25 25
пульт управления
XE73-44/E Диапазон статического давления Па 0–60 0–60 0–60 0–125
Размеры Ш × В × Г мм 710 × 200 × 450 710 × 200 × 450 1010 × 200 × 450 900 × 260 × 655
Упаковка* Ш × В × Г мм 1005 × 260 × 565 1005 × 260 × 565 1305 × 260 × 565 1112 × 305 × 769
Масса нетто/брутто* кг 18,5/22,5 19,0/23,0 25,0/30,0 31,0/36,0
Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 1/2 (12,70) ∅ 5/8 (15,89)
Диаметр
соединительных труб Жидкостная дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 3/8 (9,52)
линия
ОПЦИЯ
СРЕДНЕНАПОРНЫЕ КАНАЛЬНЫЕ ВНУТРЕННИЕ БЛОКИ муль- Высота подъема конденсата мм 1000 1000 1000 1000
тисплит-систем TOSOT имеют функцию регулируемого стати- Пульт от нижнего края блока
ческого давления (0–125 Па для 24 типоразмера, 0–60 Па для дистанционного Диаметр линии отвода конденсата мм 26 26 26 26
внутреннего блока
остальных типоразмеров), что расширяет возможности их уста- управления YT1F 2
новки в системы воздуховодов. Такие блоки могут быть установ- Соединительный кабель мм 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5
лены на значительном удалении от вентиляционных решеток, * Габаритные размеры упаковки и масса брутто могут различаться в зависимости от партии.
например, в технических помещениях. В такой конфигурации Габаритные размеры внутренних блоков
можно получить в обслуживаемом помещении максимально
бесшумную систему кондиционирования.

A
Размеры, мм
Модель
А В С D E F
Т09Н-FDSA/I
B E F Т12Н-FDSA/I 760 415 710 200 450 487
Т18Н-FDSA/I 1060 415 1010 200 450 487
Т24Н-FDSA/I 942 590 900 260 655 694

C D

Присоединительные размеры

Приточный фланец Заборный фланец
Модель
C А В С D
A Т09Н-FDSA/I 156 662 580 162
Т12Н-FDSA/I
D Т18Н-FDSA/I 156 862 780 162
B Т24Н-FDSA/I 215 741 234 871
Фланец выхода воздуха Фланец забора воздуха
