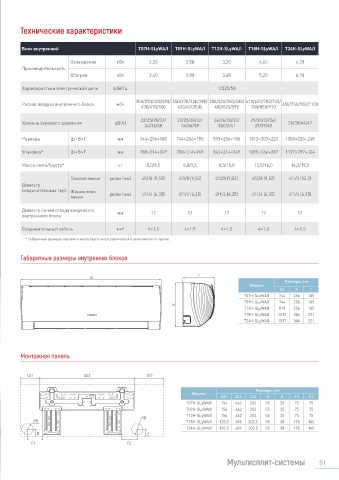

Мультисплит-системы Технические характеристики

Блоки внутренние настенные LYRA X Блок внутренний T07H­SLyWA/I T09H­SLyWA/I T12H­SLyWA/I T18H­SLyWA/I T24H­SLyWA/I

Охлаждение кВт 2,20 2,50 3,20 4,60 6,20
Производительность
Обогрев кВт 2,40 2,80 3,40 5,20 6,50

Характеристики электрической цепи ф/В/Гц 1/220/50

250/270/320/390/ 250/270/320/390/ 280/320/350/400/ 610/650/700/740/
Расход воздуха внутреннего блока м /ч 650/750/950/1100
3
430/470/500 430/470/500 480/520/590 780/850/910
22/25/28/32/ 22/25/28/32/ 24/26/30/33/ 29/30/32/34/
Уровень звукового давления дБ(А) 35/38/44/47
34/36/38 34/36/38 35/37/41 37/39/43
Размеры Ш × В × Г мм 744 × 256 × 185 744 × 256 × 185 819 × 256 × 185 1013 × 307 × 221 1081× 325 × 248

Упаковка* Ш × В × Г мм 788 × 314 × 249 788 × 314 × 249 863 × 314 × 249 1055 × 366 × 287 1127 × 397 × 324

Масса нетто/брутто* кг 8,0/9,5 8,0/9,5 8,5/10,0 13,5/16,0 16,5/19,5
Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 1/2 (12,7)
Диаметр
НАСТЕННЫЕ ВНУТРЕННИЕ БЛОКИ мультисплит-сис тем Lyra X Пульт дистанционного соединительных труб Жидкостная дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35)
линия
являются наиболее универсальными благодаря своим широким управления YAP1F7
возможностям и легкости монтажа. Блоки серии Lyra X имеют Диаметр линии отвода конденсата мм 17 17 17 17 17
7 скоростей вентилятора, встроенный контроллер вайфай и си- внутреннего блока
стему ионной очистки воздуха. Соединительный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5

* Габаритные размеры упаковки и масса брутто могут различаться в зависимости от партии.

Габаритные размеры внутренних блоков

Г
Ш
Размеры, мм
Модель
Ш В Г
T07H-SLyWA/I 744 256 185
T09H-SLyWA/I 744 256 185
В
T12H-SLyWA/I 819 256 185
T18H-SLyWA/I 1017 304 221
T24H-SLyWA/I 1017 304 221

Монтажная панель

Ш1 Ш2 Ш3

Размеры, мм
Модель
Ш1 Ш2 Ш3 B E F1 F2
T07H-SLyWA/I 154 462 203 55 35 75 75
T09H-SLyWA/I 154 462 203 55 35 75 75
T12H-SLyWA/I 154 462 203 55 35 75 75
∅B
∅B T18H-SLyWA/I 125,5 685 202,5 55 38 190 140
T24H-SLyWA/I 125,5 685 202,5 55 38 190 140
E E
F1 F2
