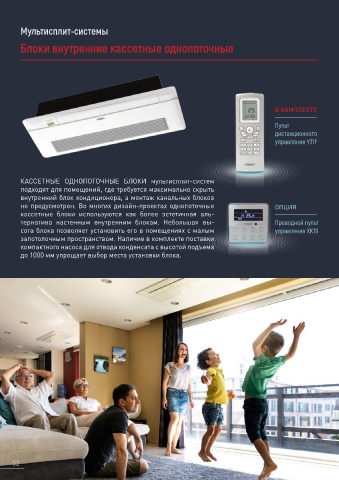

Мультисплит-системы Технические характеристики

Блоки внутренние кассетные однопоточные Блок внутренний T09H­FC1A/I T12H­FC1A/I T18H­FC1A/I

Охлаждение кВт 2,6 3,5 5,0
Производительность
Обогрев кВт 2,8 3,5 5,3

Характеристики электрической цепи ф/В/Гц 1/220/50
Расход воздуха внутреннего блока м /ч 340/390/450/550 390/440/500/600 700/600/500/450
3
Уровень звукового давления дБ(А) 31/33/36/39 31/33/36/39 43/40/35/32
В КОМПЛЕКТЕ
Размеры Ш × В × Г мм 987×178×385 987×178×385 987×178×385
Пульт Упаковка* Ш × В × Г мм 1304×295×498 1304×295×498 1304×295×498
дистанционного
Масса нетто/брутто* кг 19,0/26,0 19,0/26,0 19,0/26,0
управления YT1F
Панель TDO1 TDO1 TDO1
Размеры Ш × В × Г мм 1200×55×460 1200×55×460 1200×55×460
Упаковка Ш × В × Г мм 1262×106×533 1262×106×533 1262×106×533

КАССЕТНЫЕ ОДНОПОТОЧНЫЕ БЛОКИ мультисплит-систем Масса нетто/брутто кг 4,2/6,0 4,2/6,0 4,2/6,0
подходят для помещений, где требуется макси мально скрыть Диаметр Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 3/8 (9,52)
внутренний блок кондиционера, а монтаж канальных блоков соединительных труб Жидкостная дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35)
не предусмотрен. Во многих дизайн-проектах однопоточные ОПЦИЯ линия
кассетные блоки используются как более эстетичная аль- Высота подъема конденсата от нижнего мм 1000 1000 1000
тернатива настенным внутренним блокам. Небольшая вы- Проводной пульт края блока
Диаметр линии отвода конденсата
сота блока позволяет установить его в помещениях с малым управления XK19 внутреннего блока мм 4 × 1,5 4 × 1,5 4 × 1,5
запотолоч ным пространством. Наличие в комплекте поставки Соединительный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5
компактного насоса для отвода конденсата с высотой подъема * Габаритные размеры упаковки и масса брутто могут различаться в зависимости от партии.
до 1000 мм упрощает выбор места установки блока.

Габаритные размеры внутренних блоков Размеры для установки

1200 (Декоративная панель)
Потолок
1115 (Потолочное отверстие)
1027 (Подвесные крепления) <20
987 (Основание корпуса) 207 ≥227
141 Стена
460 (Декоративная панель) 415 (Потолочное отверстие) 385 (Основание корпуса) 261 (Подвесные крепления) ≥1500 ≥1800 ≥1500
Стена

1200 (Декоративная панель) Пол
513 399 144
460 (Декоративная панель) 456 456 ∅4 ∅ 6 267

273 241 80 265 277
55
